Странно, пол дня прошло и до сих пор никто не нападает с критикой.
Нет невыполнимой работы для человека, который не обязан делать ее сам. (В миру Алексей)
Помогу с настройкой СВ антенны.

Аватара пользователя
Ssergeyy
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 3756
Зарегистрирован: 23 окт 2010, 22:50
Откуда: Питер
Авто: ASX S 08 красивый
Пробег: 128000
:
Золотая звезда II степени Золотые руки
Благодарил (а): 107 раз
Поблагодарили: 87 раз

#212

Сообщение Ssergeyy » 29 апр 2013, 11:26

SStudentSS писал(а):Странно, пол дня прошло и до сих пор никто не нападает с критикой.

А что критиковать. Молодцы. :)
З. Ы. А что, у Вас по ночам до сих пор заморозки? Лето должно уже быть! :)

Аватара пользователя
SStudentSS
Младший лейтенант
Младший лейтенант
Сообщения: 325
Зарегистрирован: 27 янв 2013, 18:11
Откуда: Сергиев Посад
Авто: ASX 2.0 Instyle серый американец. Или просто моя Ася.
Пробег: накатываем
Благодарил (а): 1 раз
Поблагодарили: 2 раза

#213

Сообщение SStudentSS » 29 апр 2013, 11:31

Ssergeyy ну вот так вот получается. По утрам вижу на градуснике 1-3 градуса тепла.
Нет невыполнимой работы для человека, который не обязан делать ее сам. (В миру Алексей)

Помогу с настройкой СВ антенны.

Аватара пользователя
SStudentSS
Младший лейтенант
Младший лейтенант
Сообщения: 325
Зарегистрирован: 27 янв 2013, 18:11
Откуда: Сергиев Посад
Авто: ASX 2.0 Instyle серый американец. Или просто моя Ася.
Пробег: накатываем
Благодарил (а): 1 раз
Поблагодарили: 2 раза

#214

Сообщение SStudentSS » 29 апр 2013, 16:02

Кстати если кому надо будет могу помочь с настройкой антенны у нас в городе. Приборчик есть, руки с наличием опыта настройки тоже имеются. С кронштейном подсказать чего - почему бы и не помочь.
Нет невыполнимой работы для человека, который не обязан делать ее сам. (В миру Алексей)

Помогу с настройкой СВ антенны.

_Sermat_
Ефрейтор
Ефрейтор
Сообщения: 31
Зарегистрирован: 11 ноя 2012, 00:34
Откуда: Ржев
Авто: 4008 Active 2.0 MT
Благодарил (а): 1 раз
Поблагодарили: 3 раза

#215

Сообщение _Sermat_ » 03 май 2013, 22:21

SStudentSS писал(а):Ну вот и дошли наконец-то у меня руки до антеннки с рацией. Поставил. Настроил. В итоге КСВ вывел полностью в единичку на дальнобойном канале. Антенну ничуть не подрезал, все вывел подрезкой витков катушки. Дальность проверял и самый дальний, которого мне удалось найти на тот момент на трассе, был примерно в 9 км от меня. Принимал он меня на отлично, так же как и я его. Дальше по трассе при поездке в Москву тоже хорошо получилось. В общем небольшая фото сессия сегодняшним морозным утречком.


На фото не разглядеть. В релинге отверстия сверлил для кронштейна? Кабель уходит в релинг, а дальше как?

Аватара пользователя
SStudentSS
Младший лейтенант
Младший лейтенант
Сообщения: 325
Зарегистрирован: 27 янв 2013, 18:11
Откуда: Сергиев Посад
Авто: ASX 2.0 Instyle серый американец. Или просто моя Ася.
Пробег: накатываем
Благодарил (а): 1 раз
Поблагодарили: 2 раза

#216

Сообщение SStudentSS » 04 май 2013, 22:08

_Sermat_ нет в рейлинге ничего не сверлил. Единственное что дорабатывал это декоративную крышку рейлинга, прорезал под кронштейн и под кабель. При желании все снимается и при установке новой крышки не остается и следа от установки антенны. Кабель уходит в рейлинг, а дальше под обшивкой вдоль всей машины идет к торпеде, где и выходит к рации.
Нет невыполнимой работы для человека, который не обязан делать ее сам. (В миру Алексей)

Помогу с настройкой СВ антенны.

_Sermat_
Ефрейтор
Ефрейтор
Сообщения: 31
Зарегистрирован: 11 ноя 2012, 00:34
Откуда: Ржев
Авто: 4008 Active 2.0 MT
Благодарил (а): 1 раз
Поблагодарили: 3 раза

#217

Сообщение _Sermat_ » 05 май 2013, 11:43

SStudentSS писал(а):_Sermat_ нет в рейлинге ничего не сверлил. Единственное что дорабатывал это декоративную крышку рейлинга, прорезал под кронштейн и под кабель. При желании все снимается и при установке новой крышки не остается и следа от установки антенны. Кабель уходит в рейлинг, а дальше под обшивкой вдоль всей машины идет к торпеде, где и выходит к рации.


Кронштейн закреплен под болты крепления рейлинга, я правильно понял? А как сделан ввод кабеля в салон, сверлил отверстие в кузове?
Что-то сверлить крышу у меня рука не поднимается. Пока думаю ставить кронштейн под опору амортизатора двери багажника, антенна в таком случае будет торчать немного сбоку, да и ладно.

Аватара пользователя
SStudentSS
Младший лейтенант
Младший лейтенант
Сообщения: 325
Зарегистрирован: 27 янв 2013, 18:11
Откуда: Сергиев Посад
Авто: ASX 2.0 Instyle серый американец. Или просто моя Ася.
Пробег: накатываем
Благодарил (а): 1 раз
Поблагодарили: 2 раза

#218

Сообщение SStudentSS » 06 май 2013, 09:19

Да, кронштейн закреплен на креплении рейлинга. Ничего не сверлилось. Ввод кабеля в салон пока что просто под резинкой уплотнительной. Кабель потом планирую ввести в жгуте заднего фонаря.
Нет невыполнимой работы для человека, который не обязан делать ее сам. (В миру Алексей)

Помогу с настройкой СВ антенны.

Аватара пользователя
CHEF
Старший лейтенант
Старший лейтенант
Сообщения: 567
Зарегистрирован: 29 авг 2012, 09:48
Откуда: Москва (ЮАО)
Авто: ASX 1.8 Silver
Пробег: 30000
Прошлый авто: Ford Mondeo IV
Поблагодарили: 15 раз

#219

Сообщение CHEF » 29 окт 2013, 13:45

Вот интересное еще нашел про рации, антенны и их установку/настройку :x :
http://www.433175.ru/index.php?newsid=456
http://www.433175.ru/index.php?newsid=536
и особо отмечу:
http://www.t-a.ru/Scilki/ustanovka_antenny.pdf (примеры установки антенн с картинками и правильно/не правильно)
Раньше я относился к людям ХОРОШО, а теперь ВЗАИМНО....
Участник "Паджеро Трофи Фестиваль 2013" Автопробег "Русская Верста"

Аватара пользователя
oper_nw
Младший лейтенант
Младший лейтенант
Сообщения: 369
Зарегистрирован: 25 мар 2012, 23:12
Откуда: Мурманская область, Полярный
Авто: ASX S08 MT Белый
Пробег: 73000
Прошлый авто: Citroen Xsara Picasso
Поблагодарили: 9 раз

#220

Сообщение oper_nw » 11 окт 2014, 00:24

Всё началось с подарка MJ-555 и последующего обещания SStudentSS сделать подробный отчёт по установке кронштейна для антенны на рейлинг :)
Изучив пространство под задней крышкой левого рейлинга, был изготовлен чертёж планирующегося кронштейна
и вырезан для подгонки на месте его макет
После того, как друг-водолаз помог разжиться листом нержавейки толщиной 3 мм, а спецы судоремонта отказали в изготовлении кронштейна по чертежу, ввиду слишком большой себестоимости, пришлось кронштейн упростить
С помощью отрезной машинки, набора свёрл (теперь уже убитых), напильников, набора надфилей и увесистой кувалды, в условиях мастерской с тисками и наждаком, удалось вылепить желаемую деталь





Как ни странно, но труднее всего оказалось выгнуть необходимую конфигурацию детали ввиду её большой толщины и прочности (понял почему культурно отфутболили судоремонтники)))). Поэтому, если есть возможность, лучше использовать металл потоньше 1-1,5 мм.

В крышке рейлинга сделан соответствующий вырез под кронштейн и кабель антенны. Глубина выреза зависит от толщины кронштейна и диаметра кабеля. У меня получилось 10 и 6 мм соответственно .
Последний раз редактировалось oper_nw 11 окт 2014, 01:01, всего редактировалось 1 раз.
С уважением ;-)

Аватара пользователя
oper_nw
Младший лейтенант
Младший лейтенант
Сообщения: 369
Зарегистрирован: 25 мар 2012, 23:12
Откуда: Мурманская область, Полярный
Авто: ASX S08 MT Белый
Пробег: 73000
Прошлый авто: Citroen Xsara Picasso
Поблагодарили: 9 раз

#221

Сообщение oper_nw » 11 окт 2014, 00:42

На изготовленном кронштейне смонтировано основание крепления самой антенны и герметиком заполненны все щели во избежание попадания влаги. Само место пайки кабеля перед герметизацией было обработано изолятором Tectyl


Чтобы заполнить пустоту, образовавшуюся между кронштейном и местом штатного крепления рейлинга
были подготовлены шайбы из эбонита толщиной 5 и 10 мм ( до 10 мм пришлось добирать металлической). Круглые потому, что заготовки под квадратные не нашёл

Последний раз редактировалось oper_nw 11 окт 2014, 01:03, всего редактировалось 1 раз.
С уважением ;-)

Аватара пользователя
oper_nw
Младший лейтенант
Младший лейтенант
Сообщения: 369
Зарегистрирован: 25 мар 2012, 23:12
Откуда: Мурманская область, Полярный
Авто: ASX S08 MT Белый
Пробег: 73000
Прошлый авто: Citroen Xsara Picasso
Поблагодарили: 9 раз

#222

Сообщение oper_nw » 11 окт 2014, 00:57

Ну и наконец, установка самого кронштейна на место

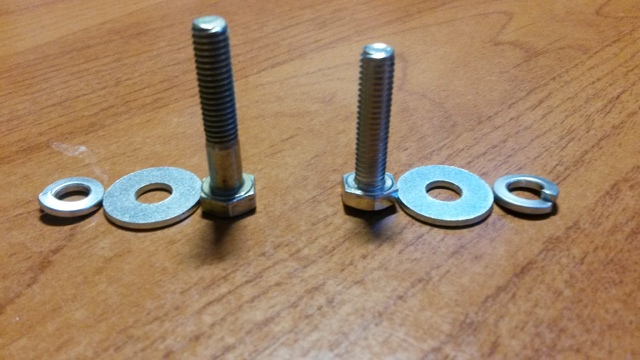

Штатные болты крепления рейлингов были заменены вот такими комплектами (длинна болтов 25 и 30 мм)
Дальше пошёл снег, я замёрз и отложил это занятие до тёплого гаража и прибытия своей рации с доработки :D
SStudentSSу большой :arrow: и уважуха за советы и подсказки :x
С уважением ;-)

андрей22
Рядовой
Рядовой
Сообщения: 19
Зарегистрирован: 20 авг 2013, 10:22
Откуда: красноярск
Авто: ASX 1.8 белый
Пробег: 107777
Прошлый авто: asx 1.6

#223

Сообщение андрей22 » 16 дек 2014, 16:10

Подскажите требуется разрешение на установку радиостанции в машину? И если можно со ссылкой или номером на документ. Спасибо за помощь.

Аватара пользователя
Vladimir61
Генерал-полковник
Генерал-полковник
Сообщения: 4378
Зарегистрирован: 09 ноя 2010, 15:18
Откуда: Москва и область
Авто: Mitsubishi ASX2.0 CVT S12 белый
Пробег: 75000
Прошлый авто: Mitsubishi Space Star, Suzuki GV-III
:
За фото отчеты Увлечен Футболом Активный болельщик ЧМ 2014
Благодарил (а): 463 раза
Поблагодарили: 476 раз

#224

Сообщение Vladimir61 » 16 дек 2014, 16:20

андрей22
До 10Вт никакого разрешения не требуется.
Док-т можно найти в сети на профильных форумах.
Никогда не спорьте с дураком - люди могут не заметить между вами разницы.

Аватара пользователя
Aдвокат
Прапорщик
Прапорщик
Сообщения: 233
Зарегистрирован: 01 дек 2014, 10:12
Откуда: Южно-Сахалинск
Авто: 2013 4WD 2,0 CVT Ultimate Серебристый
Пробег: 21000
Прошлый авто: TOYOTA GAIA
:
Доброе сердце
Благодарил (а): 1 раз
Поблагодарили: 8 раз

#225

Сообщение Aдвокат » 16 дек 2014, 16:31

Vladimir61 писал(а):До 10Вт никакого разрешения не требуется.

Для Си-Би да. Но есть другие диапазоны
